CDF9916-4000T浮船坞监控装置成功装船
发布时间:2014-9-5 16:21:13
                              CDF9916-4000T浮船坞监控装置成功装船
                                      (阀门液位遥测、控制系统)
    由我所研制开发的CDF9916-4000T浮船坞监控装置(以下称装置)于2014年7月装备新船重工有限公司4000T浮船坞“浮莲1号”,经过20多天的紧张调试,于2014年8月28日,9月2日分别两次在小虎岛海域进行了升降试验,试验中该监控装置以性能稳定、操纵可靠、数据准确等优良性能,获得所有参试单位的好评和认可。
   装置于2013年6月在CDF9916-1500T浮船坞监控装置基础上开始进行改进设计,经同广东浩粤船舶有限公司设计所多次协调确定采用Modbus总线方式进行控制、显示,用以解决以往浮船坞监控系统所用电缆甚多和安装困难等问题。系统采用两套独立控制、显示系统,一套为工控机,一套为ML板,两套系统独立,均可控制6舱48个阀门开/关和各类相关显示。系统容量为开关量672点,模拟量96点。用21根通讯线取灯代900余根电缆。计算可节省电缆费用30-40万。如果再加上节省拉电缆、接线、查线等费用,其经济效益十分显著。
  该装置除了采用总线方式进行控制、显示外,还釆用了不少新技术,例如:电子式水流开关,增加开/关阀门在开/闭过程闪光指示和到位指示,增加“总进”“总排”和“一键关阀”功能,增加了“阀门过力矩”报警、船坞倾斜图形和现场指示等功能,控制、显示点数十分巨大。这些新技术的采用极大的方便了操控人员操作和观察,也极大的方便了后面维护和修理工作。
 该装置凝集了我所和广东浩粤船舶有限公司设计所工程技术人员大量的心血;系统方案反复论证,硬件和软件多次进行模拟试验并修改,其中输入板、输出板、P/S板两次改绘电路板,输出板程序、数据采集器程序,系统软件都经过二次以上大修改,正是这种对产品精益求精的精神,使装置一次装船成功。
   该装置所有输入控制板、输出控制板、数据采集器、模拟和开关量显示等设备均由我所研制开发。改变了过去该类产品依赖国外可編程控制器作法。装置在船上安全、可靠的运行,使我们对本所的产品和技术充滿信心。
   我们相信今后将会有更多产品采用总线控制,例如:泵机、风机、舵机、照明、航行信号灯等等。我所将认真总结经验,不断地改进产品,为中国的造船工业作出我们应有的贡献!

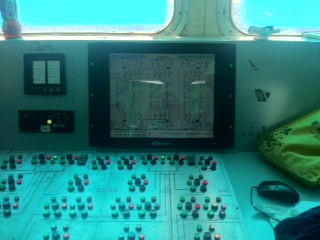

                          CDF9916-4000T浮船坞监控装置
